2BV水環式真空泵

簡要描述：2BV水環式真空泵統一的耐腐蝕設計，青銅葉輪提高了泵的耐腐蝕性，不銹鋼材質更適用于更為苛刻的應用。

所屬分類：水環式真空泵

產品時間：2020-11-18

瀏覽量:5889

聯系我們在線咨詢

詳細說明：

品牌	中球泵業

概述

　 2BV系列水環式真空泵適用于抽除氣體和水蒸氣，吸氣壓力可以達到33mbar絕壓（97%真空度）。當真空泵在吸氣壓力低于80mbar的狀態下長期工作時，應聯接氣蝕保護管，以對泵進行保護。如配大氣噴射器，吸氣壓力可達10mbar，噴射器可直接安裝在真空泵上。作為壓縮機用時，其壓力大至0.26MPa（絕壓）。

水環式真空泵工作原理圖

2BV系列液環式真空泵及壓縮

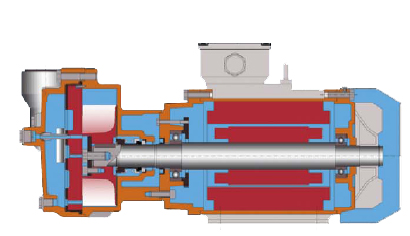

2BV2液環式真空泵/壓縮機

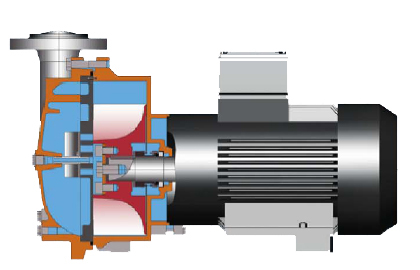

2BV5液環式真空泵/壓縮機

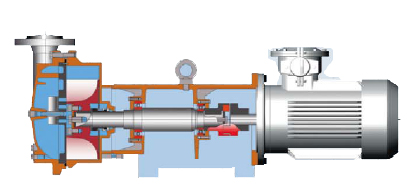

2BV6防爆真空泵/壓縮機

2BV直聯水環真空泵技術參數

曲線編號	產品型號	大氣量m³/min	極限真空-Mpa	電機功率kW	泵轉速r.p.m	工作液流量L/min	噪音 dB（A）	重量kg
60V	2BV2060	0.45	0.097	0.81	2880	2	62	37
61V	2BV2061	0.86	0.097	1.45	2880	2	65	41
70V	2BV2070	1.33	0.097	2.35	2850	2.5	66	66
71V	2BV2071	1.83	0.097	3.85	2860	4.2	72	85
110V	2BV5110	2.75	0.097	4	1450	6.7	63	120
111V	2BV5111	3.83	0.097	5.5	1450	8.3	68	150
121V	2BV5121	4.66	0.097	7.5	1450	10	69	210
131V	2BV5131	6.66	0.097	11	1430	15	73	280
161V	2BV5161	8.33	0.097	15	970	20	74	390

2BV水環式真空泵性能曲線圖

選型示例：

　①設計點參數：
　　吸氣量v=100m3/h
　　吸氣壓力P1=40mbar

　②其余參數同標準狀態（見注）
　　選擇與設計點①接近的一條曲線

　③本例中為71V
　　根據曲線編號查出相應的產品型號
　　（即定貸號，但僅限于標準型）
　　如本例中可從71V中查得泵型為
　　2BV2071－ONC06-1p

　注：該性能曲線是在吸入介質為20℃的飽和空氣，工作液溫度15℃，排氣壓力1013mba的狀態下得到的。性能允許差±10%，圖中左側為配用大氣噴射器的性能曲線。

型號	A	B	B1	R	T	H4	P2	M	E	S2	d/DIN
2060	450	186	140	203	110	186	250	245.5	100	10	G1''
2061	475	186	140	223	110	186	250	286.5	100	10	G1''
2070	565	224	160	260	110	210	270	314	140	12	G11/2''
2071	590	224	190	290	110	222	300	344	140	12	G11/2''
